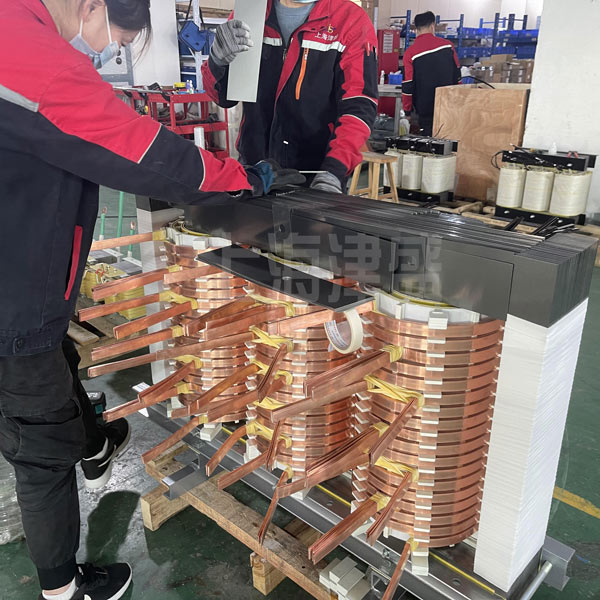

除了上述三相繞組有三根鐵芯柱以外，兩側還有兩根空余沒有繞組的鐵芯柱，五根鐵芯柱的上下都用鐵鄂連接起來。這樣，零序磁通就通過外面兩根鐵芯柱與上下鐵鄂形成了流通回路。
這樣的變壓器零序阻抗很小。一般來講，用于實驗室和有特殊要求的地方比較多。當然，如果電網都采用這種變壓器，可以減少很多零序損耗。但是費用卻要增加更多。
概述：

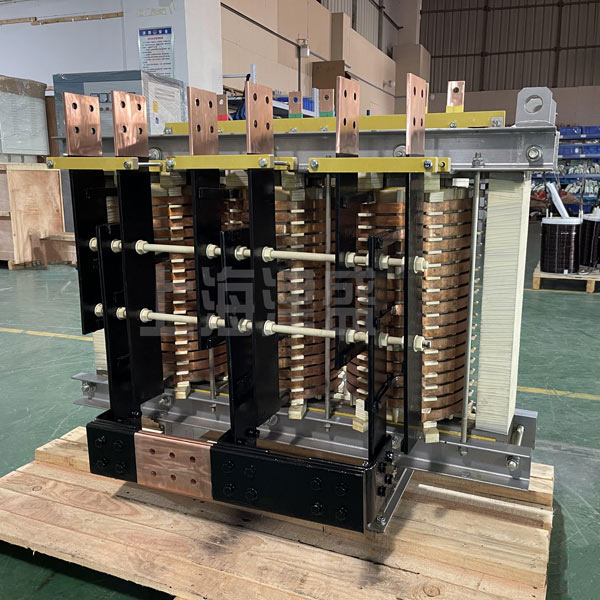

1、五柱式整流變壓器是專為六相雙反星形半波整流裝置而設計的電源變壓器，此種變壓器鐵芯可讓相們相同的三倍頻高次諧波磁通在旁軛中相互抵消，能夠使兩個三相半波整流器半聯運行，還可以讓不對稱分量中的零序磁通從旁軛通過，從降低機箱結構件的渦流損耗，由于取消了平衡電抗器，使整流裝置的大電流母線結構得到簡化。
2、我公開發中心生產的BX-ZSG5系列變壓器具結構合理、能耗低、溫升低、噪音小等點、廣泛用于風電、水電、電解電鍍、等需要整流電源的場合配套使用。
電氣情能及標準：
1、溫升限值：鐵芯不超過80K(溫度計法)；線圈溫升不超過95K（直流電阻法）；
2、工作噪音：小于60DB（與變壓器距離點1米處）；
3、產品執行標準：JB/T8636-1997《電力變流變壓器》；GB10228-2008《干式電力變壓器技術參數及要求》；GB6450-1986《干式電力變壓器》；
使用條件：
1、海拔不超過1000米；
2、環境溫度：-25℃～+40℃，相對濕度上于85%；
3、周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備；
4、無劇烈震動和顛簸的地方；有防雨設備的地方；
5、在無爆炸危險的環境中，且環境中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；
6、電源電壓的波形為實際正弦波；
7、三相電源電壓近似對稱；
8、系統電壓為50HZ或60HZ；
9、輸入電壓：220V、380V、480V、660V等。
