1、鐵心

殼式電爐變壓器的鐵心為全斜接縫的框形結構。其鐵心寬度窄，散熱條件好，結構簡單。

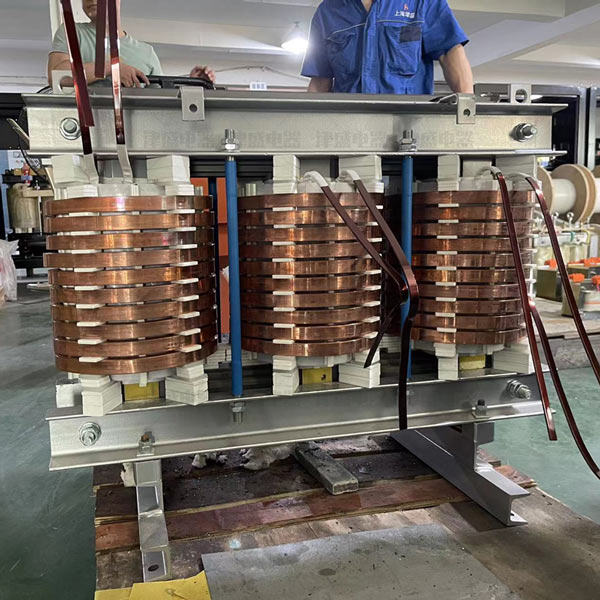

2、繞組

殼式電爐變壓器的繞組為與心柱截面形狀相同的矩形。低壓繞組用整塊銅板制造，散熱條件好，出頭為焊接結構;高壓繞組為餅式結構。繞組排列一律采用交錯式。每組內的高壓線段與低壓線段應具有相等的磁勢，其輻向尺寸應基本相等。理論上將低壓線段放在兩端，因其對鐵心的絕緣距離小。但是為了使變壓器短路阻抗小些，需要多個漏磁組才能達到要求，而低壓線段放在兩端會使漏磁組數受到限制，所以有時將高壓線段放在兩端。在調壓過程中，為了使線段配置得對稱并保證磁勢平衡，調壓線段通常采用多路并聯，從而保證各漏磁組阻抗相等，各路低壓線段的電流也相等。

3、繞組耐沖擊性能強

由于殼式變壓器繞組的線餅少，而且輻向尺寸大，因此線餅間電容較大，而對地電容卻很小，所以當沖擊電壓作用到殼式變壓器上時，起始電壓基本為線性分布，電壓梯度大為減少。同時由于殼式變壓器的固有電容較大，使得繞組電壓振蕩的時間加長，暫態電壓在繞組達到幅值之前就已經衰減，因此，殼式變壓器繞組具有很好的耐受過電壓沖擊的性能。
